產品功用與特點

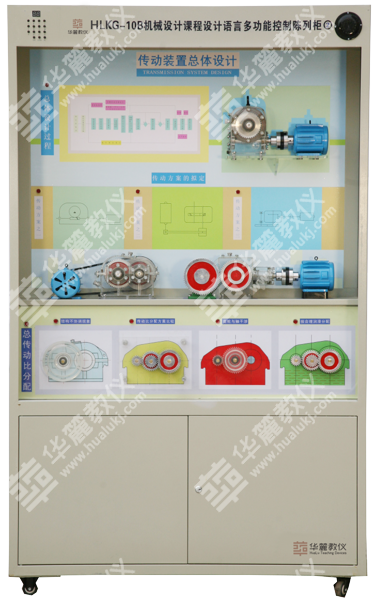

HLKG-10 B機械設計課程設計陳列柜，是根據《機械設計課程設計》課程基本要求設計制造的實驗設備。陳列柜通過機械模型，配合相應的圖文資料，并利用電腦控制多功能語言講解系統，形象地展示與解說機械設計課程設計的基本知識，加強學生對機械設計課程設計的感性認知，為提高機械設計能力奠定基礎。
利用本陳列柜可以開設“機械設計課程設計認識實驗”。
展示內容
|
序號 |
陳列柜名稱 |
陳列展示內容 |
|
1 |
課程設計概述 |
A．前言 B．課程設計任務書與設計進程 C．機械傳動裝置：電動絞車、電動螺旋起重機。 D．示教圖例 。 |
|
2 |
傳動裝置總體設計 |
A．總體設計進程模式。 B．傳動方案設計：方案1、方案2、方案3。 C．傳動比合理分配。 D．示教圖例 。 |
|
3 |
減速器結構（1） |
A．圓柱齒輪減速器：單級齒輪減速器1、單級齒輪減速器2、二級展開式齒輪減速器。 B．齒輪減速器結構圖。 C．減速器附件。 D．示教圖例 。 |
|
4 |
減速器結構（2） |
A．圓錐-圓柱齒輪減速器、蝸桿-齒輪減速器 B．減速器結構圖。 C．減速器部件：小錐齒輪軸系、蝸桿軸系結構。 D．示教圖例 。 |
|
5 |
裝配圖設計（1） |
A．圓柱齒輪減速器裝配圖設計。 B．圓錐齒輪減速器裝配圖設計。 C．蝸桿減速器裝配圖設計。 D．示教圖例 。 |
|
6 |
裝配圖設計（2） |
A．螺旋起重機裝配圖設計。 B．變速器裝配圖設計過程。 C．示教圖例 。 |
|
7 |
設計錯誤分析（1） |
A．結構不合理設計。 B．潤滑密封設計不當設計。 C．工藝性不良設計。 D．圖例 。 |
|
8 |
設計錯誤分析（2） |
A．設計錯誤綜合分析。 B．設計改進。 C．示教圖例。 |
|
9 |
軸系結構正誤對照 |
A．錯誤結構設計 B．正確結構設計 C．示教圖例。 |
|
10 |
零件圖設計 |
A．軸的零件圖設計。 B．齒輪零件圖設計。 C．箱體零件圖設計。 D．示教圖例 。 |
產品技術規格
1、陳列柜體
（1）全套陳列柜由10個單體陳列柜組成，陳列柜體（圖3）外形尺寸：1200×400×1900㎜；尺度比例設計符合人機工程要求；
（2）陳列柜體采用1.2mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
（3）柜頂部橫罩板印有陳列柜名稱，方便識別；
（4）柜頂部罩板內裝有講解用揚聲器和照明日光燈，日光燈內隱式設計符合人機工程要求；
（5）柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
（6）柜背設有對開門，有利維護設備和方便維修。
（7）柜底裝有萬向輪，方便移動。
語音控制系統配置的技術參數為：
手動控制板10塊；大容量語言芯片控制板10塊；
遙控器1個；
音響10套 功率：6W；解詞播放效果：100㎡房間聲音洪亮，清楚。
輸入電壓：交流220V±10%，400W；
